前言:溫度傳感器熱電阻是中低溫區最常用的一種溫度檢測器。它的首要特點是丈量精度高，功能穩定。其間鉑熱電阻的丈量簡單度是最高的，它不僅廣泛使用于工業測溫，并且被制成規范的基準儀。

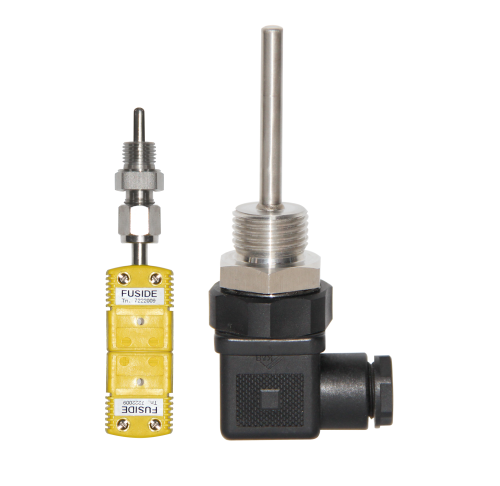

一、溫度傳感器熱電偶的使用原理
溫度傳感器熱電偶是工業上最常用的溫度檢測元件之一。其長處是：
?、僬闪烤雀摺Ｒ驕囟葌鞲衅鳠犭娕贾苯优c被測目標接觸，不受中心介質的影響。
?、谡闪糠秶鷱V。常用的溫度傳感器熱電偶從-50~+1600℃均可邊續丈量，某些特別溫度傳感器熱電偶最低可測到-269℃(如金鐵鎳鉻)，最高可達+2800℃(如鎢-錸)。
③構造簡單，運用方便。溫度傳感器熱電偶一般是由兩種不同的金屬絲組成，并且不受巨細和開頭的限制，外有維護套管，用起來非常方便。
1．溫度傳感器熱電偶測溫基本原理
將兩種不同資料的導體或半導體A和B焊接起來，構成一個閉合回路，當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中構成一個巨細的電流,這種現象稱為熱電效應。溫度傳感器熱電偶便是利用這一效應來作業的。
2．溫度傳感器熱電偶的品種及結構構成
(1)溫度傳感器熱電偶的品種
常用溫度傳感器熱電偶可分為規范溫度傳感器熱電偶和非規范溫度傳感器熱電偶兩大類。所謂規范溫度傳感器熱電偶是指國家規范規定了其熱電勢與溫度的聯系、答應誤差、并有共同的規范分度表的溫度傳感器熱電偶，它有與其配套的顯現外表可供選用。非規范化溫度傳感器熱電偶在運用范圍或數量級上均不及規范化溫度傳感器熱電偶，一般也沒有共同的分度表，首要用于某些特別場合的丈量。規范化溫度傳感器熱電偶我國從1988年1月1日起，溫度傳感器熱電偶和溫度傳感器熱電阻悉數按IEC國際規范生產，并指定S、B、E、K、R、J、T七種規范化溫度傳感器熱電偶為我國共同設計型溫度傳感器熱電偶。
(2)溫度傳感器熱電偶的結構形式
為了保證溫度傳感器熱電偶牢靠、穩定地作業，對它的結構要求如下：
?、俳M成溫度傳感器熱電偶的兩個熱電極的焊接有必要結實；
②兩個熱電極彼此之間應很好地絕緣，以防短路；
③補償導線與溫度傳感器熱電偶自在端的銜接要方便牢靠；
④維護套管應能保證熱電極與有害介質充分隔離。
3．溫度傳感器熱電偶冷端的溫度補償
由于溫度傳感器熱電偶的資料一般都比較貴重(特別是選用貴金屬時)，而測溫點到外表的距離都很遠，為了節約熱電偶資料，降低成本，一般選用補償導線把溫度傳感器熱電偶的冷端(自在端)延伸到溫度比較穩定的控制室內，銜接到外表端子上。有必要指出，溫度傳感器熱電偶補償導線的作用只起延伸熱電極，使溫度傳感器熱電偶的冷端移動到控制室的外表端子上，它本身并不能消除冷端溫度改變對測溫的影響，不起補償作用。因此，還需選用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在運用溫度傳感器熱電偶補償導線時有必要注意類型相配，極性不能接錯，補償導線與溫度傳感器熱電偶銜接端的溫度不能超過100℃。
二、溫度傳感器熱電阻的使用原理
溫度傳感器熱電阻是中低溫區最常用的一種溫度檢測器。它的首要特點是丈量精度高，功能穩定。其間鉑熱電阻的丈量簡單度是最高的，它不僅廣泛使用于工業測溫，并且被制成規范的基準儀。
1．溫度傳感器熱電阻測溫原理及資料
溫度傳感器熱電阻測溫是根據金屬導體的電阻值隨溫度的添加而添加這一特性來進行溫度丈量的。溫度傳感器熱電阻大都由純金屬資料制成，現在使用最多的是鉑和銅，此外，現在已開始選用甸、鎳、錳和銠等資料制作溫度傳感器熱電阻。如Omega公司的PT100溫度傳感器，就包括一個100歐姆的鉑金電阻溫度探頭。
2．溫度傳感器熱電阻的結構
(1)通曉型溫度傳感器熱電阻工業常用溫度傳感器熱電阻感溫元件(電阻體)從溫度傳感器熱電阻的測溫原理可知，被測溫度的改變是直接經過溫度傳感器熱電阻阻值的改變來丈量的，因此，溫度傳感器熱電阻的引出線等各種導線電阻的改變會給溫度丈量帶來影響。為消除引線電阻的影響一般選用三線制或四線制。
(2)鎧裝溫度傳感器熱電阻鎧裝溫度傳感器熱電阻是由感溫元件(電阻體)、引線、絕緣資料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。
與普通型溫度傳感器熱電阻相比，它有下列長處：①體積小，內部無空氣隙，熱慣性上，丈量滯后??；②機械功能好、耐振，抗沖擊；③能彎曲，便于安裝④運用壽命長。
(3)端面溫度傳感器熱電阻端面溫度傳感器熱電阻感溫元件由特別處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向溫度傳感器熱電阻相比，能更正確和快速地反映被測端面的實踐溫度，適用于丈量軸瓦和其他機件的端面溫度。
(4)隔爆型溫度傳感器熱電隔絕爆型溫度傳感器熱電阻經過特別結構的接線盒，把其外殼內部爆破性混合氣體因受到火花或電弧等影響而發作的爆破限制在接線盒內，生產現場不會引超爆破。隔爆型溫度傳感器熱電阻可用于Bla~B3c級區內具有爆破危險場所的溫度丈量。
3．溫度傳感器熱電阻測溫體系的組成
溫度傳感器熱電阻測溫系共同般由溫度傳感器熱電阻、銜接導線和顯現外表等組成。有必要注意以下兩點：
?、跍囟葌鞲衅鳠犭娮韬惋@現外表的分度號有必要共同
②為了消除銜接導線電阻改變的影響，有必要選用三線制接法。
