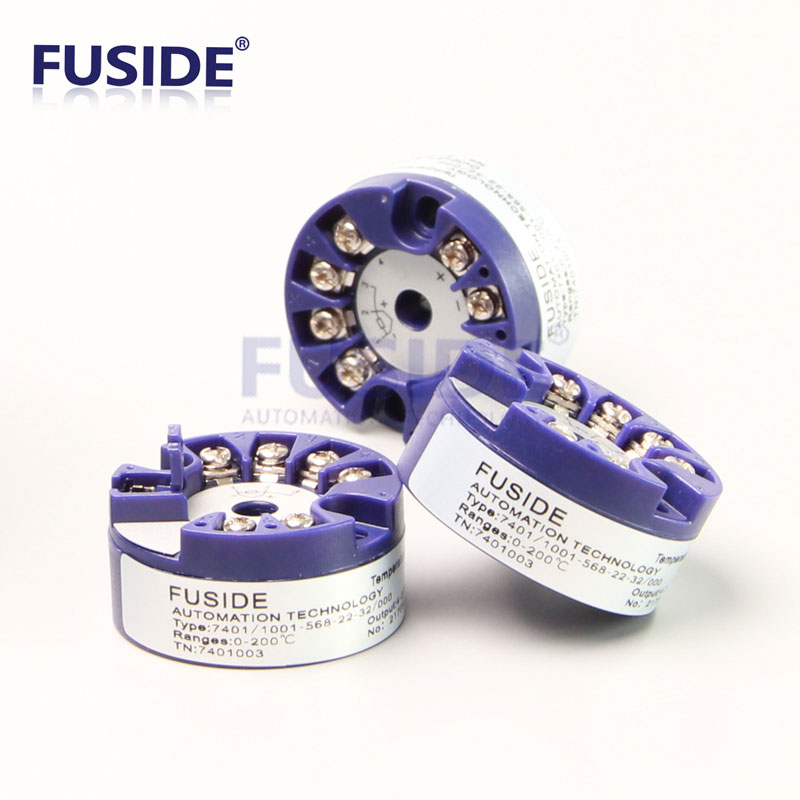

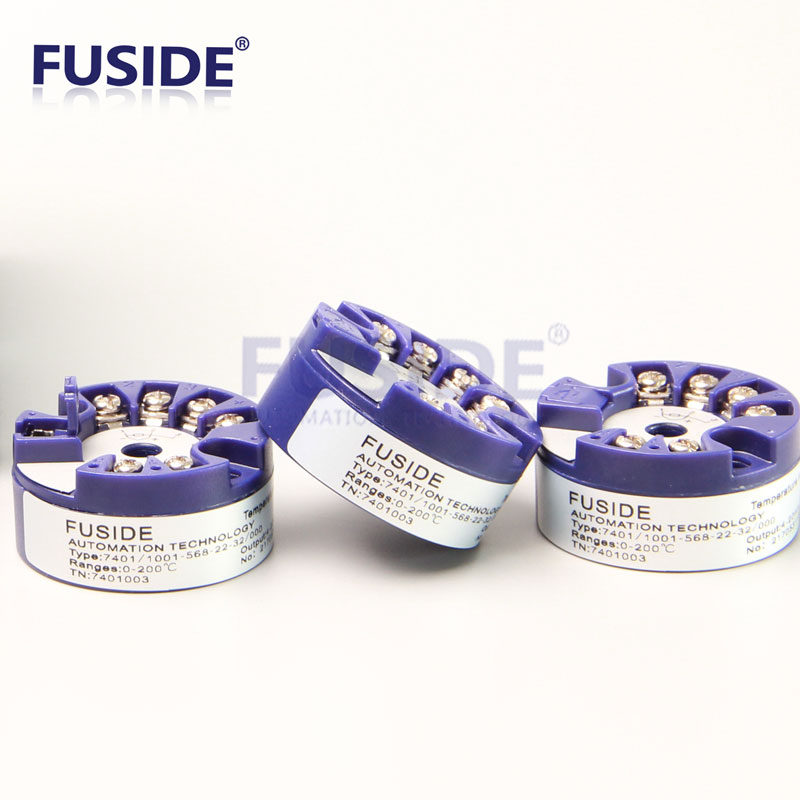

弗賽德PL7401溫度變送器模塊采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4~20mA電流信號1-5V/2-10V電壓信號。

溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。

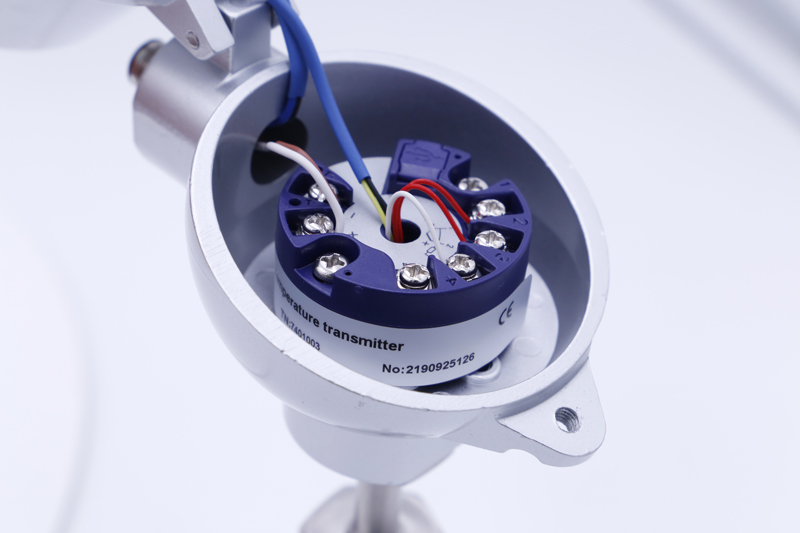

溫度變送器pt100的安裝問題：

1、變送器無輸出
①變送器無輸出，查看變送器電源是否接反;
　　把電源極性接正確
②測量變送器的供電電源，是否有24V直流電壓;
　　必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω);等等。
③如果是一體化帶表頭的，檢查表頭是否損壞(可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞);
　　表頭損壞的則需另換表頭，
④將電流表串入24V電源回路中，檢查電流是否正常;
　　如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。

2、變送器輸出精度不合要求
①變送器電源是否正常
　　如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/(0.02A)Ω
②是否進行過一體化調試
　　進行一體化調試
③熱電阻(或熱電偶)與外殼絕緣是否達到要求
　　如絕緣不合要求，則需進行相應的絕緣處理。
