熱電偶補償導線如何正確使用？

溫度變化人是感知的到，但溫度變化太大，人去接觸非常危險，所以如果物體能替代人且能更加準確的感知溫度是非常重要的。熱電偶就是完成這種任務的，它直接與工作環境緊密接觸，然后將感知的溫度實時地傳達。

熱電偶是什么？又是如何完成溫度感知的？

它又兩種不同的金屬焊接一起組成測量回路，只要兩個焊接接點的溫度不同，回路中產生電勢，稱作為熱電勢。

想知道工作環境實際溫度，那么將焊接的其中一個接點投入工作環境中，另外一個接點暴露在常溫環境下。通過熱電偶的構成及原理知道，熱電勢的產生與兩個接點的溫度差有關。因此，常溫下環境溫度為零，才能真實的反正工作環境下的溫度。為了解決環境溫度帶來的測量影響，結合現場情況應用導線補償法最方便也是最有效的辦法。

熱電偶補償導線補償法

需要注意的是，補償導線其實本質不是起到補償作用，只是把置于環境下的接點（冷端）延長到二次儀表處，因此補償導線正真作用是把冷端延長到某個特定的位置進行處理。

由于熱電偶類型較多，都有一一對應的補償導線，因此不能亂用否則顯示誤差更大，選用的時候注意正確的匹配。

根據熱電偶的原理可知，它的信號是熱電勢，屬于模擬量毫伏信號且為直流。因此，熱電偶接線分正負極，同樣其補償導線也分正負極，在使用時不能錯接。

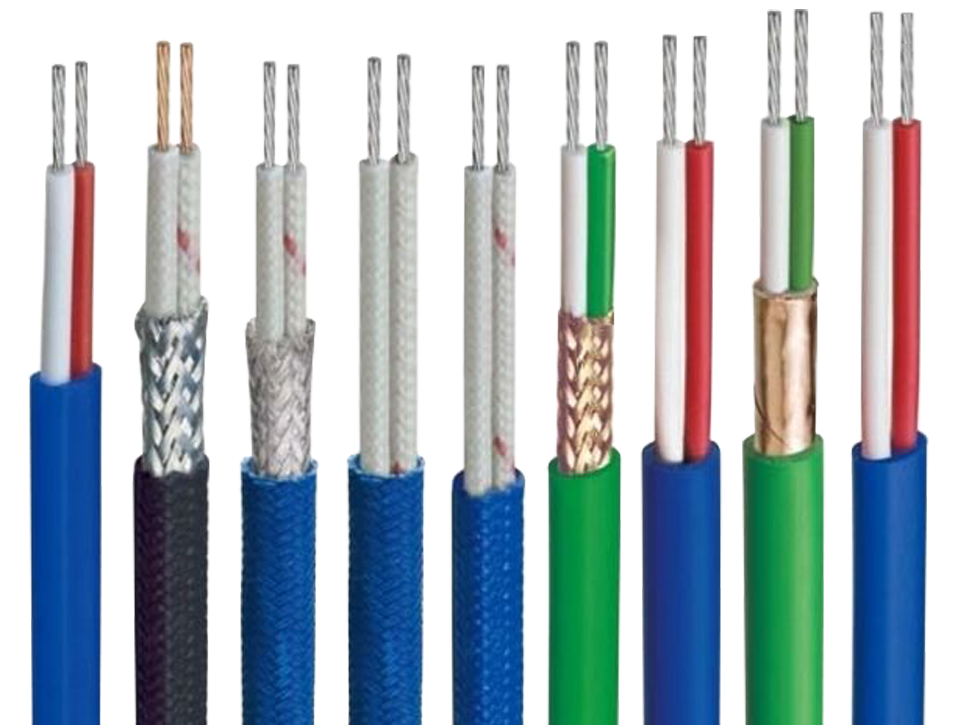

熱電偶補償導線

通過上述，熱電偶補償導線必須選用對型號，連接時極性不能反，還不能與普通導線混用。

補償導線的如何使用？

第一步選擇：用什么樣的熱電偶就用什么類型的補償導線，如K型熱電偶就用K型熱電偶補償導線。

第二步接線：連接部位盡可能靠近熱電偶接線柱，將熱電勢安全的引入到二次儀表。在二次儀表接點處避免風扇之類的電器吹到接點上。

第三步補償導線距離：盡量保證延長距離不超過15m，這樣就可避免信號衰減及強電干擾耦合。

第四步走線：避開強電敷設線路，及干擾源。

第五步補償導線的抗干擾：為了抗干擾能力提供，盡可能的用屏蔽補償導線，尤其在干擾源多得場合，帶屏蔽補償導線應用必不可少，同時也要做好屏蔽層接地。

結束語；熱電偶補償導線，其本質是將現場的冷端延伸到二次儀表接線出，確保測量準確度。在用的時候，注意類型的匹配及敷設距離，同時還要考慮到干擾源及抗干擾能力，最終就是正確的連接，極性不能錯。
