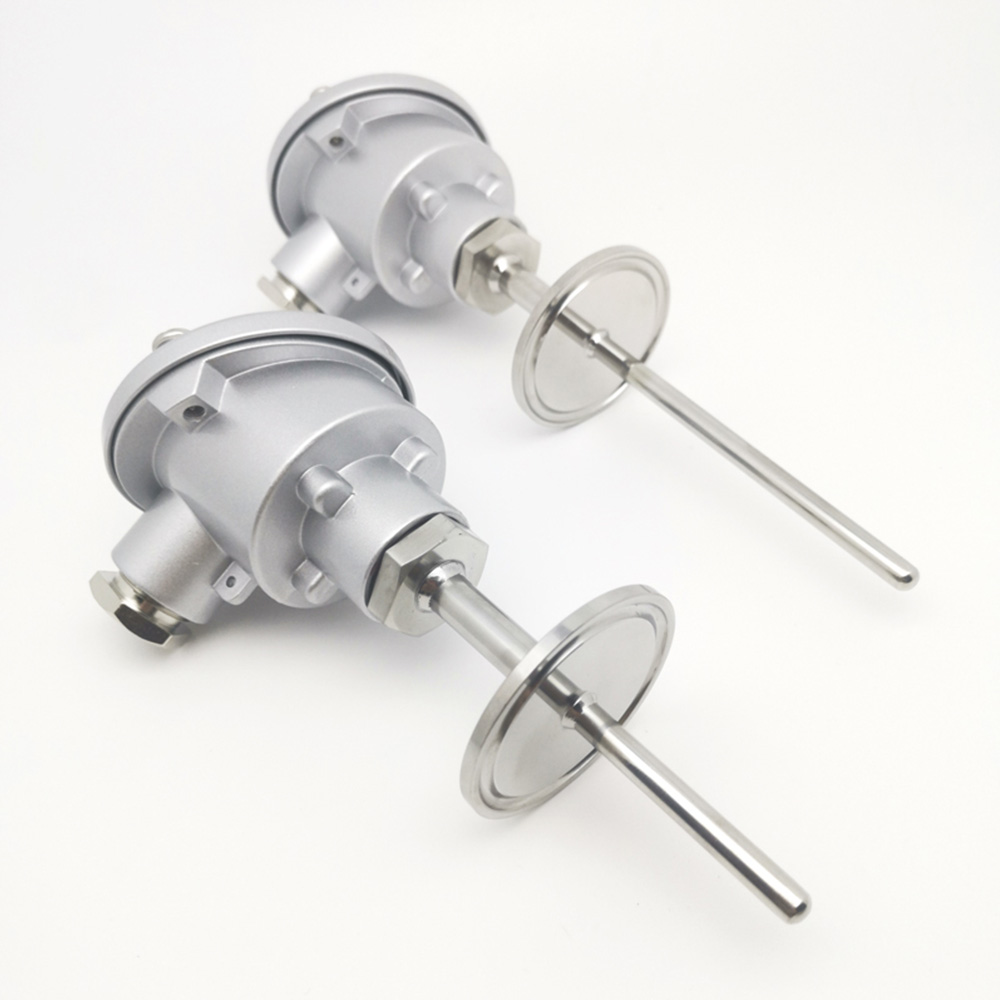

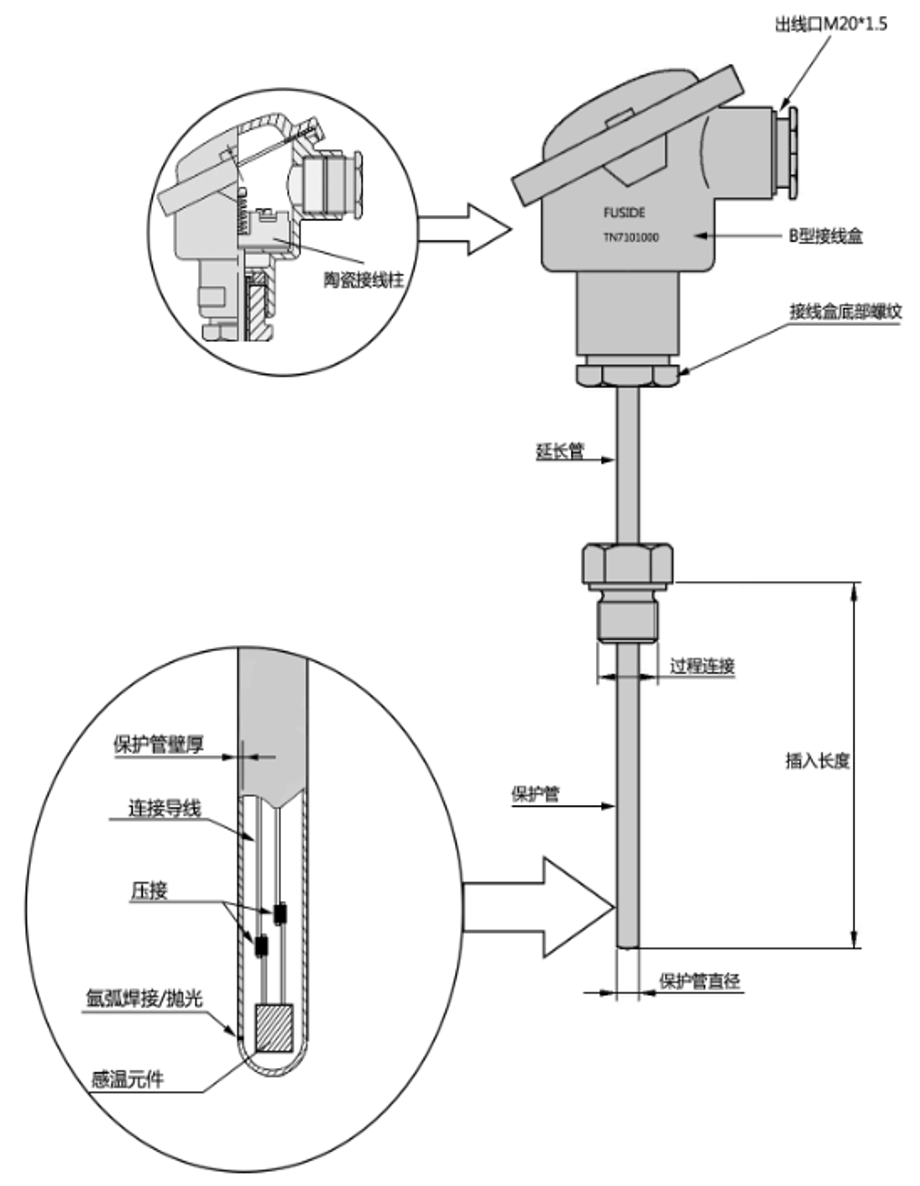

弗賽德pt100熱電阻溫度傳感器結構：接線盒，陶瓷接線柱，接線盒底部螺紋，延長管，過程連接，保護管，連接導線，感溫元件。

FUSIDE熱電阻溫度傳感器常用的接線盒形式：B型接線盒（可加7401溫度變送器），J型接線盒，全不銹鋼接線盒（可加7401溫度變送器），隔爆接線盒，赫斯曼插頭，直接出線等。各接線盒出線口螺紋規格不同：B型與隔爆接線盒為M20*1.5，J型與全不銹鋼接線盒為M16*1.5，赫斯曼插頭為PG9。

FUSIDE Pt100熱電阻溫度傳感器陶瓷接線柱：該部件安裝在B型、J型以及不銹鋼接線盒內，用于熱電阻導線連接傳感部分，各規格接線盒的接線柱尺寸有區別；B型接線盒與全不銹鋼接線盒使用的接線柱≤6個端子可用（單支4線制/雙支3線制以下可用），J型接線盒接線柱≤4個端子可用（單支4線制以下可用）。

FUSIDE Pt100熱電阻溫度傳感器延長管數據：延長管主要用來連接接線盒與保護管，在實際應用過程中可起到對接線盒及盒內部器件降溫作用，延長管數據對產品的耐機械振動以及安裝空間有所影響；延長管長度對用戶使用影響很小，在溫度以及安裝空間條件允許情況下，可縮短延長管長度或不使用延長管，具體依據用戶現場工況設定。
